Skanowanie 3D

Skanowanie 3D pozwala na szybkie i dokładne odzwierciedlenie obiektu trójwymiarowego i zapisanie go w wersji elektronicznej. Zeskanowany obiekt możemy zapisać jako model CAD, który będzie posiadał wszystkie wymiary obiektu np. długość, szerokość, wysokość, objętość, rozmiar, lokalizacja, obszar powierzchni, i wiele więcej.

Na bazie uzyskanego modelu CAD możliwe jest przeprowadzenie różnorodnych procesów edycji, czy zmian danego modelu. Model CAD umożliwia pporównanie parametrów zeskanowanego obiektu z parametrami modelu idealnego (wzorca). Skanowanie 3D pozwala wykonać kopię zeskanowanego obiektu lub elementu. Skanowanie 3D umożliwia również archiwizowanie obiektów trójwymiarowych w wersji elektronicznej oraz stworzenia ich dokumentacji.

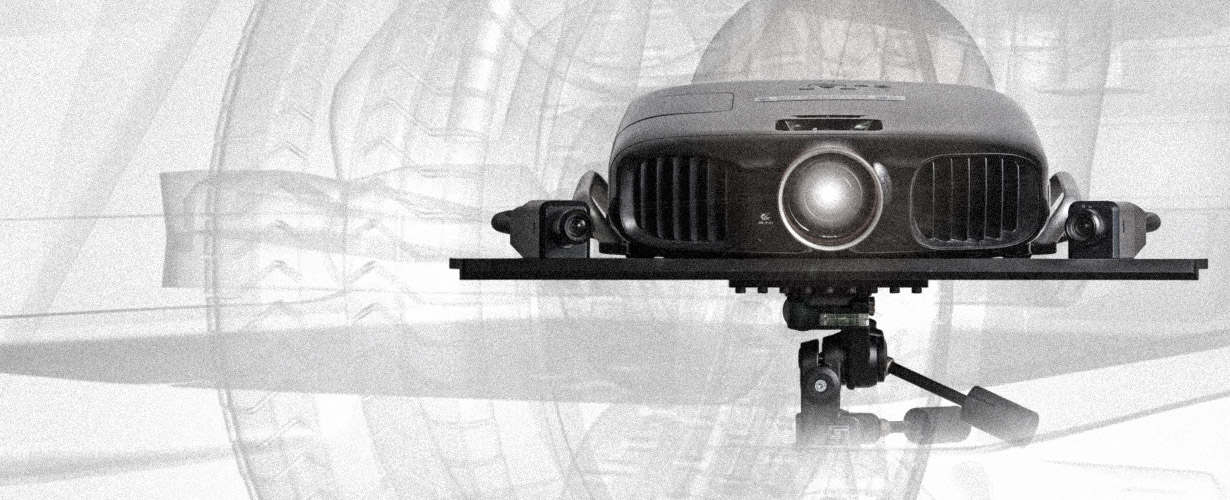

Do skanowania 3D używamy skanerów serii eviXscan 3D. Skanery eviXscan 3D są skanerami optycznymi na światło białe. Doskonałe parametry optyczne, zmienny zakres pomiarowy i wysoka rozdzielczość (5 Mpx) stwarzają możliwość skanowania obiektów o różnej wielkości z wysoką dokładnością (0,01-0,025 mm).


Oferujemy usługi związane ze skanowaniem 3D:

  • przygotowania obiektu do skanowania 3D;
  • skanowanie 3D obiektu skanerami optycznymi;
  • obróbkę wyników skanowania 3D obiektu do chmury punktów lub siatki trójkątów;
  • zapis wyników skanowania 3D do formatu .asc / .bin / .stl / .obj / .stp / .iges / .sat.

Dodatkowo oferujemy:

  • tworzenie pełnej geometrii obiektu na podstawie chmur punktów uzyskanych w wyniku skanowania (IGES, STEP, SAT, DWG);
  • tworzenie raportów ze skanowania (szczegółowe opisy, mapy kolorów porównania CAD-STL, przekroje z zaznaczonymi odchyłkami CAD-STL itp).
  • tworzenie dokumentacji technicznej:
    • do elementów jej nie posiadających;
    • do elementów prototypowych;
    • do elementów zużytych w procesach produkcyjnych;
    • do obiektów artystycznych (płaskorzeźby, rzeźby);
    • na podstawie przesłanej dokumentacji płaskiej.

Przykłady zastosowań skanowania 3D:

  • odbudowa geometrii CAD zużytych form i części maszyn;
  • odtworzenie geometrii, redesign i wytwarzanie elementów na bazie oryginalnych części;
  • tworzenie form na bazie docelowego obiektu;
  • kontrola zużycia form poprzez porównanie z modelem CAD;
  • pomiary i odwzorowanie małych elementów jubilerskich;
  • odwzorowanie elementów ręcznie grawerowanych;
  • kontrola zużycia narzędzi;
  • protetyka;
  • odtworzenie elementów ortopedycznych jak implanty czy endoprotezy;
  • skanowanie gwintów;
  • kontrola zużycia kół zębatych;
  • pomiar elementów giętych/spawanych i porównanie z modelem CAD;
  • porównanie kolejnych elementów produkcji z idealnym (zeskanowanym) wzorcem;
  • kontrola jakości odlewów żeliwnych;
  • pomiary elementów tłoczonych;
  • skalowanie rzeźby wykonanej w wygodnej dla rzeźbiarza wielkości do pożądanych wymiarów i wykonanie na maszynie CNC lub drukarce 3D;
  • wykonywanie w trwałych materiałach elementów przygotowanych ręcznie w miękkim tworzywie;
  • tworzenie matrycy do odlewów na bazie ręcznie wykonanej glinianej płaskorzeźby;
  • tworzenie wirtualnej dokumentacji dla obiektów muzealnych / archeologicznych;
  • wspomaganie projektantów modelem 3D w celu stworzenia wizualizacji;
  • weryfikacja kształtu i wymiarów elementów szklanych;
  • odwzorowanie elementów sztukaterii gipsowej w celu stworzenia formy;
  • pomiar objętości i pola powierzchni obiektu;
  • odtworzenie geometrii detalu i przygotowanie do druku 3D

i wiele więcej.


Specyfikacja skanowania:

Rozdzielczość 5 Mpx (max. 10 Mpx)
Gęstość punktów na mm2
(dla różnych zakresów pomiaru)
max. 73 / min. 36
Dokładność according to DE VDI/VDE2634 part 2 standart: 0,01-0,025 mm
Zakresy pomiarowe max. (430 x 330 mm),
min. (300 x 230 mm),
7 zakresów pomiarowych
Format plików asc, bin, stl, ply, obj / stp, iges, ply, sat
Technologia skaner optyczny, światlo białe
